E1 SPANNSYSTEM SET "PREMIUM" - Produktdetails
Das E1 Spannsystem ist die Lösung für 80 Prozent Ihrer Spannsituationen - preiswert, einfach und flexibel. E1 ist ideal für jeden Fertigungsbetrieb mit Koordinaten-Messgerät.
Das E1 Set "premium" besteht aus 425 Komponenten inklusive der Basisplatte 500 x 400 mm. Die Einzelkomponenten sind aufgeteilt ein Kofferset und das Werkzeug- und Normteil-Set.
E1 SET "premium" - Stückliste
|
Menge |
Artikel |
|
1 |

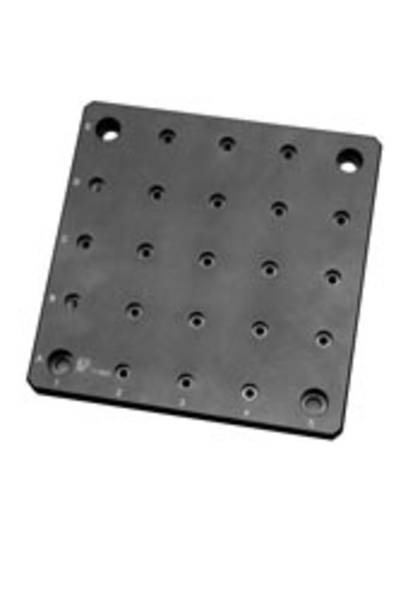

Grundplatte 500 x 400 mm |
|
1 |
Kunststoffkoffer JAZZ, schwarz - 437 x 379 x 100 mm |
|
3 |
Bolzen d = 20; L = 100 mm |
|
3 |
Lasche M6 |
|
3 |
Bolzen d = 20; L = 50 mm |
|
3 |
Bolzen d = 20; L = 30 mm |
|
3 |
Bolzen d = 20; L = 10 mm |
|
2 |
Lasche mit Bohrung |
|
1 |
Lasche |
|
3 |
Lasche M12 x 1 |
|
3 |
Lasche geschlitzt |
|
4 |
Bolzen d = 20; L = 35 mit Bohrung Ø 8 |
|
2 |
Bolzen M12 x 1 mit Bohrung Ø 8 |
|
2 |
Halteblock M6 |
|
2 |
Halteblock M4 |
|
1 |
Würfel M6 |
|
20 |
Absteckbuchse d = 12,5 |
|
2 |
Auflagekegel d = 8 |
|
2 |
Auflagefläche d = 8 |
|
1 |
Auflagewinkel d = 8 |
|
1 |
Auflageecke d = 8 |
|
1 |
Auflagezylinder d = 8; D = 6,5 |
|
1 |
Auflagezylinder d = 8; D = 8,5 |
|
3 |
Auflagekugel d = 8; D = 10 |
|
1 |
Bolzen M12 x 1 mit Gewinde M6 |
|
2 |
Federclip L=60 |
|
1 |
Gelenk d=20 |
|
3 |
Wechselplatte |
|
2 |
Lasche M6 20x20 |
|
1 |
Federclip L=40 |
|
2 |
Kniehebelspanner M8 |
|
2 |
Kniehebelspanner M4 |
|
1 |
Druckspindel M8, lang |
|
1 |
Druckspindel M4, lang |
Diesen Artikel haben wir am Mittwoch, 05. Februar 2014 in unseren Katalog aufgenommen.
