E1 SPANNSYSTEM SET "CLASSIC" - Produktdetails
Das E1 Spannsystem ist die Lösung für 80 Prozent Ihrer Spannsituationen - preiswert, einfach und flexibel. E1 ist ideal für jeden Fertigungsbetrieb mit Koordinaten-Messgerät.

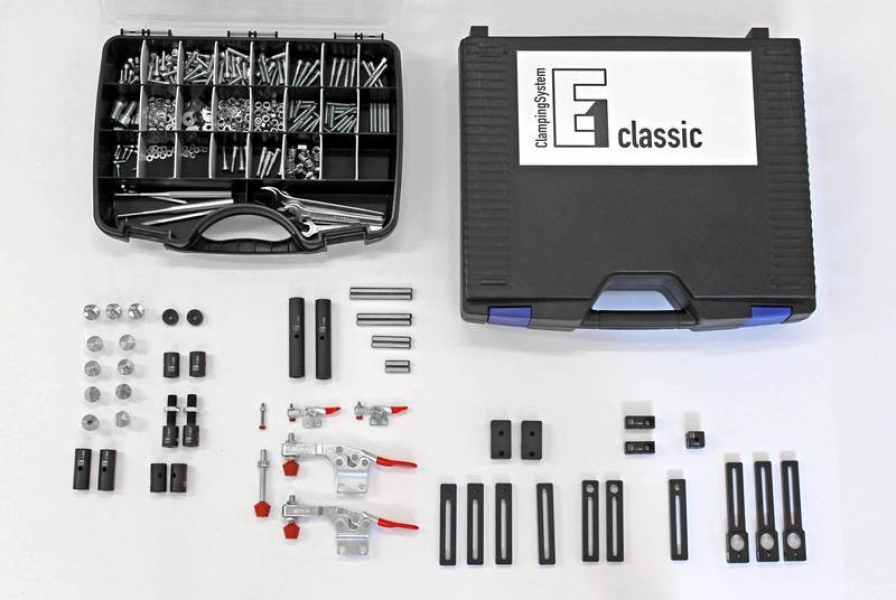

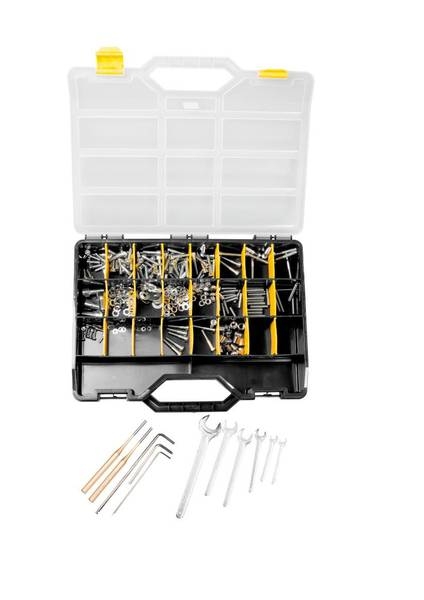

Das E1 Set "classic" besteht aus 406 Komponenten inklusive der Basisplatte 250 x 250 mm. Die Einzelkomponenten sind aufgeteilt ein Kofferset und das Werkzeug- und Normteil-Set.
E1 SET "CLASSIC" - Stückliste Kofferset
| Menge | Artikel |

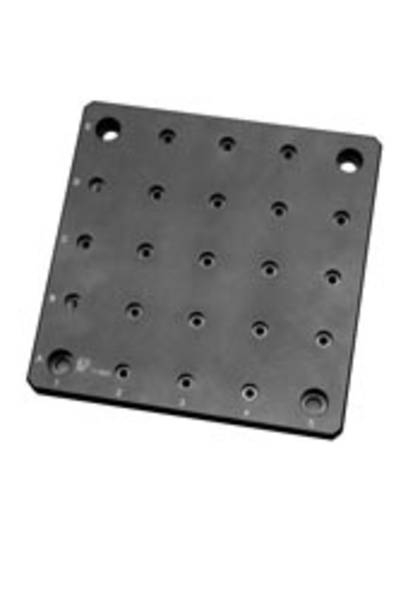

| 1 | Grundplatte 250 x 250 mm |

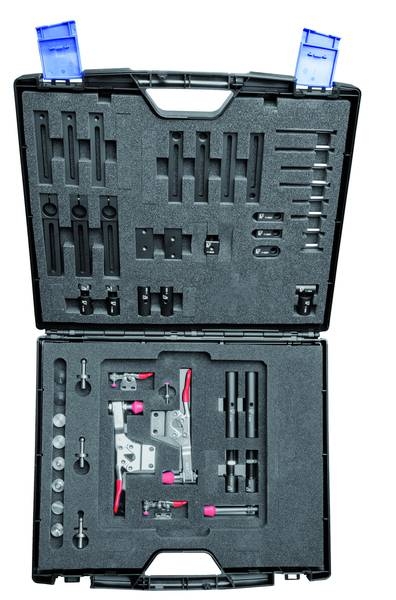

| 1 | Kunststoffkoffer JAZZ, schwarz - 437 x 379 x 100 mm |
| 2 | Bolzen d = 20; L = 100 mm |
| 3 | Lasche M6 |
| 2 | Bolzen d = 20; L = 50 mm |
| 2 | Bolzen d = 20; L = 30 mm |
| 2 | Bolzen d = 20; L = 10 mm |
| 1 | Lasche mit Bohrung |
| 1 | Lasche |
| 2 | Lasche M12 x 1 |
| 3 | Lasche geschlitzt |
| 2 | Bolzen d = 20; L = 35 mit Bohrung Ø 8 |
| 2 | Bolzen M12 x 1 mit Bohrung Ø 8 |
| 2 | Halteblock M6 |
| 2 | Halteblock M4 |
| 1 | Würfel M6 |
| 20 | Absteckbuchse d = 12,5 |
| 2 | Auflagekegel d = 8 |
| 2 | Auflagefläche d = 8 |
| 1 | Auflagewinkel d = 8 |
| 1 | Auflageecke d = 8 |
| 1 | Auflagezylinder d = 8; D = 6,5 |
| 1 | Auflagezylinder d = 8; D = 8,5 |
| 3 | Auflagekugel d = 8; D = 10 |
| 2 | Kniehebelspanner M8 |
| 2 | Kniehebelspanner M4 |
| 1 | Druckspindel M8, lang |
| 1 | Druckspindel M4, lang |
Diesen Artikel haben wir am Montag, 23. März 2015 in unseren Katalog aufgenommen.
